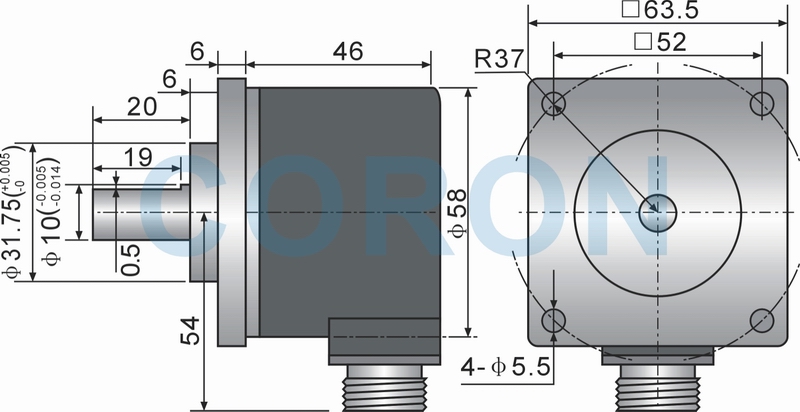

●外徑φ58，厚度僅42，軸徑φ10。
●金屬外殼和不銹鋼主軸，堅固耐用，防護能力強。
●堅固的機械結構，法蘭式安裝，軸載荷能力強，抗振動。
●高轉速可達6000rpm，高響應頻率0-100KHz。
●多種輸出方式可供選擇。航空插件側面引出。
●角度測量、位置測量、速度測量、長度測量、自動控制等。
●適用于工業機械、數控機床、自動化控制等。
■型號說明
| G58 | SF | 10 | — | 1000 | — | 3 | — | T | — | 24 | G |
| 系列 | 連接 形式 | 軸徑 | — | 分辨率 | — | 輸出相 | — | 輸出方式 | — | 電源電壓 | 連接 |
| 外徑 φ58 | 法蘭安裝 | 10:φ10mm | — | 分辨率 10-5400 | — | 1：A 2：A/B 3:A/B/Z 4:A/A/B/B 6 A/AB/B/Z/Z | — | T:推拉輸出 N:NPN輸出 V:電壓輸出 L:長線驅動輸出 | — | 5:DC5V 24:DC8-30V | 無： 普通型G: 插件式 |
■技術參數
| 類型 | G58SF增量旋轉編碼器 | ||
| 分辨率（脈沖） | 10,20,30,50,60,100,120,125,150,200,240,250,256,300,360,400,500,512, 600,720,800,960,1000,1024,1200,1250,1500,1800,2000,2048,2500,3000,3600, 4000,4096,4500,4800,5000,5400（其他脈沖數可根據用戶要求定制） | ||
| 電
氣
特
性 | 輸出相位差 | A,B,Z相（長線驅動A,A,B,B,Z,Z） | |
| 輸出相 | 相和B相之間輸出的相位差：T/4±T/8（T=A相的一個周期） | ||
| 控制輸出 | 推拉輸出 | 低：負載電流30mA以下，殘余電壓0.4VDC以下。 高：負載電流10mA，輸出電壓：電源電壓-3VDC | |
| NPN輸出 | 載電流30mA以下，殘余電壓0.4VDC以下 | ||
| 電壓輸出 | 負載電流10mA以下，殘余電壓0.4VDC以下 | ||
| 長線驅動輸出 | 低：負載電流20mA以下，殘余電壓0.5VDC以下。 高：負載電流-200mA以下，輸出電壓：最小2.5VDC | ||
| 響應時間 | 最大響應時間1us，長線驅動輸出最大響應時間為0.5us | ||
| 最大響應頻率 | 150KHz | ||
| 電源電壓 | 5VDC±5% 8-30VDC±5% | ||
| 消耗電流 | 最大80mA（無負載），長線驅動輸出最大50mA（無負載） | ||
| 絕緣電阻 | 100MΩ以上（500VDC在輸入端子和外殼之間） | ||
| 耐電壓 | 最大750VAC 50/60Hz 1分鐘（在輸入端子和外殼之間） | ||
| 機械特性 | 徑向負荷 | ≤40N | |
| 軸向負荷 | ≤20N | ||
| 啟動力矩 | ≤0.003N·m | ||
| 最高轉速 | 6000r/min | ||
| 環境參數 | 抗沖擊 | 10-55Hz頻率，振幅1.5mm，X、Y、Z方向各2小時 | |
| 抗振動 | ≤75G | ||
| 環境溫度 | 工作時：-10-+55℃（但不結冰），保存時：-25-+70℃ | ||
| 環境濕度 | 工作時：45-85%RH，保存時：35-95%RH | ||
| 防護等級 | IP50 | ||
| 附件 | 軸型：Φ10聯軸器，帶法蘭 | ||
