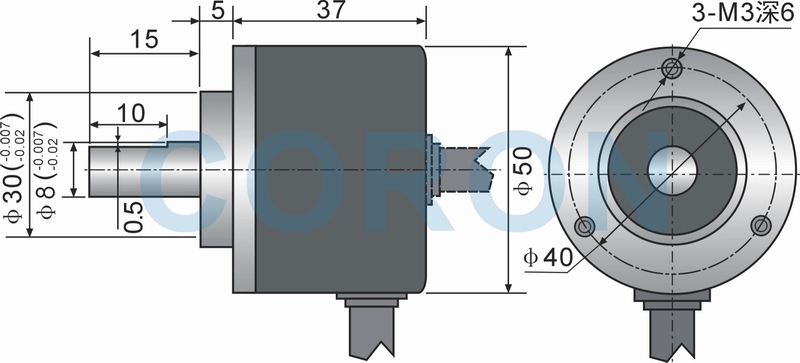

●外徑φ50，厚度僅38，軸徑φ8。
●經濟小型化、抗干擾能力強，安裝使用方便。
●金屬外殼，堅固耐用，防護能力強。
●碼盤為抗振動、耐沖擊、耐高溫的金屬碼盤。
●二進制碼、格雷碼、BCD碼三種輸出方式可供選擇。
●高轉速可達5000rpm，高響應頻率0-100KHz。
●角度測量、位置測量、速度測量、長度測量、自動控制等。
●多種輸出方式可供選擇。電纜線側出或后出。
●適用于工業機械、自動化控制等。
■型號說明
| GP50S8 | 8 | — | 1000 | — | 3 | — | F | — | N | — | 24 |
|
| 系列 | 軸徑 | — | 分辨率 | — | 輸出代碼 | — | 輸出方式 | — | 控制輸出 | — | 電源電壓 | 引線方式 |
| 外徑 φ50 | 8: φ8mm | — | 分辨率 180-2048 | — | 1:BCD碼 2:二進制 3:格雷碼 | — | Z:正邏輯 F:負邏輯 | — | N:NPN輸出 P:電壓輸出 | — | 24:DC8-30V | 無：2m引線測出 G:航插測出 |
■技術參數
| 類型 | GP50S絕對式旋轉編碼器 | ||
| 分辨率（脈沖） | 180,256, 360,512,1024,2048, （其他脈沖數可根據用戶要求定制） | ||
| 電 氣 特 性 | 輸出代碼 | 1:BCD碼、2:二進制、3:格雷碼 | |
| 輸出方式 | Z:正邏輯、F:負邏輯 | ||
| 控制輸出 | NPN輸出 | 載電流30mA以下，殘余電壓0.4VDC以下 | |
| PNP輸出 | 載電流30mA以下，殘余電壓0.4VDC以下 | ||
| 響應時間 | 最大響應時間1us，長線驅動輸出最大響應時間為0.5us | ||
| 最大響應頻率 | 100KHz | ||
| 電源電壓 | 5VDC±5% 8-30VDC±5% | ||
| 消耗電流 | 最大80mA（無負載），長線驅動輸出最大50mA（無負載） | ||
| 絕緣電阻 | 100MΩ以上（500VDC在輸入端子和外殼之間） | ||
| 耐電壓 | 最大750VAC 50/60Hz 1分鐘（在輸入端子和外殼之間） | ||
| 機械特性 | 徑向負荷 | ≤35N | |
| 軸向負荷 | ≤25N | ||
| 啟動力矩 | ≤0.005N·m | ||
| 最高轉速 | 5000r/min | ||
| 環境參數 | 抗沖擊 | 10-55Hz頻率，振幅1.5mm，X、Y、Z方向各2小時 | |
| 抗振動 | ≤75G | ||
| 環境溫度 | 工作時：-10-+55℃（但不結冰），保存時：-25-+70℃ | ||
| 環境濕度 | 工作時：45-85%RH，保存時：35-95%RH | ||
| 防護等級 | IP55 | ||
| 附件 | 軸型：Φ8聯軸器 | ||
