●槽型對射，槽寬5mm。
●微小體積，K型安裝。
●亮動/暗動兩種動作模式可以切換。
●具有短路保護及電源極性保護。
●寬電源供電，為5VDC-24VDC。
●動作復位相應時間為1ms。
●廣泛應用于各種精密機械設備控制等。
| 檢測方式 | 槽型對射式 | ||
| 引線方式 | 引線式 | 接插式 | |

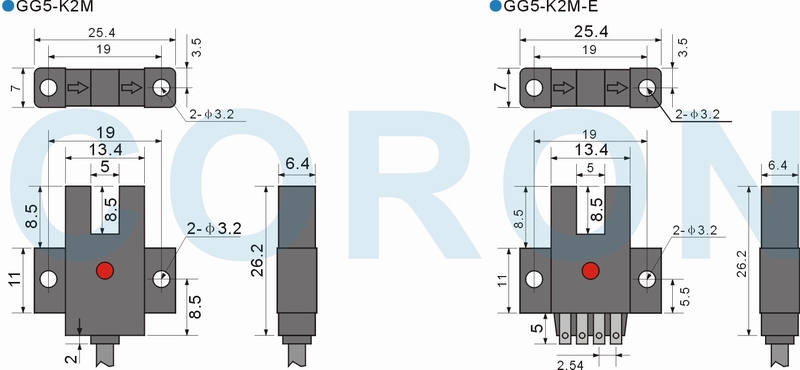

| 型號 | NPN | GG5-K2M | GG5-K2M-E |
| PNP | GG5-K2M-P | GG5-K2M-P-E | |
| 檢測距離 | 5mm | ||
| 回差 | 0.05mm | ||
| 標準檢測體 | 不透明體大于1.8×0.8mm | ||
| 電源電壓 | DC5-24V±10% | ||
| 消耗電流 | 30mA以下 | ||
| 響應速度 | 動作、復位時間可達0.5ms | ||
| 光源 | 紅外LED | ||
| 控制輸出 | NPN、PNP集電極開路輸出：負載電流100mA | ||
| 輸出狀態 | 亮動、暗動通過控制線選擇 | ||
| 連接方式 | 護套多股線引出，長2m， | 接插式可焊接 | |
| 耐環境光 | 白熾光 | 受光面照度3000Lx | |
| 太陽光 | 受光面照度10000Lx | ||
| 環境溫度 | 工作時：-10-+55℃（但不結冰），保存時：-30-+70℃ | ||
| 環境濕度 | 工作時：35-85%RH，保存時：35-85%RH | ||
| 振動 | 振頻：10-55Hz，振幅：1.5mm，X、Y、Z方向各3次 | ||
| 沖擊 | 加速度：500m/s約50g，X、Y、Z方向各3次 | ||
| 絕緣電阻 | DC500V，20MΩ以上 | ||
| 絕緣強度 | AC1500V，50/60Hz，1分鐘（0-40℃，85%RH） | ||
| 保護功能 | 有效防止內部電路的損壞 | ||
| 防護等級 | 1EC 1P50 | ||
| 材料 | ABS工程塑料 | ||
